鍍鋅焊接鋼格柵板

鍍鋅焊接鋼格柵板規格型號意義

　　1、型號和標記

　　鍍鋅焊接鋼格柵板的型號，根據承載扁鋼規格、承載扁鋼與橫桿組合間距、鍍鋅焊接鋼格柵板結構型式、承載扁鋼外形，以及表面處理狀態等不同，形成多種規格，例如：

　?。?）鍍鋅焊接鋼格柵板的承載扁鋼截面尺寸為32mm×3mm，承載扁鋼中心間距為30mm，橫桿中心間距為50mm，構造型式為壓焊鍍鋅焊接鋼格柵板，表面不處理，其標記為G323／30／50WU。

　　（2）鍍鋅焊接鋼格柵板承載扁鋼的截面尺寸為40mm×5mm，中心間距為40mm，橫桿中心間距為50mm，構造型式為壓鎖鍍鋅焊接鋼格柵板，表面熱浸鍍鋅處理，其標記為G405／40／50L。

2、標注解釋

（1）鍍鋅焊接鋼格柵板構造型式，例如:

W—壓焊鍍鋅焊接鋼格柵板(在標記中可省略)；L—壓鎖鍍鋅焊接鋼格柵板。

（2）承載扁鋼中心間距，單位為毫米

（3）橫桿中心間距，單位為毫米

（4）承載扁鋼外形標記:

F--扁鋼(在標記中可省略)；

詳解鍍鋅焊接鋼格柵板規格型號意義

Ⅰ--Ⅰ型鋼；

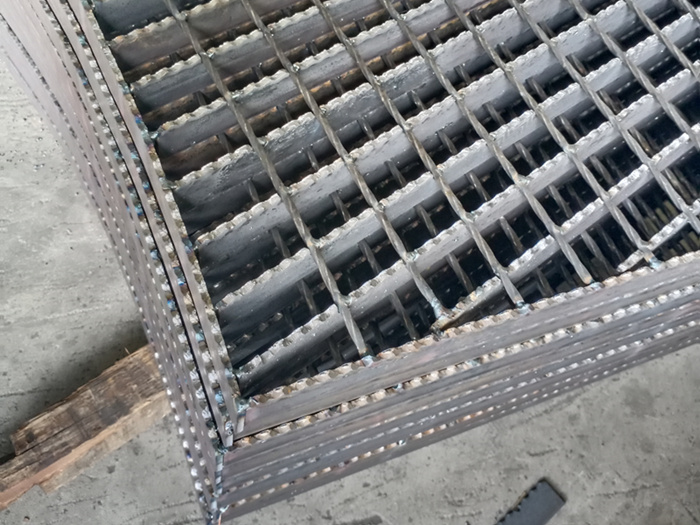

S--齒型扁鋼。

5.表面處理狀態標記:

G--熱浸鍍鋅(在標記中可省略)；

P--涂漆；

U--表面不作處理。

3、術語及定義

（1）承載扁鋼：承受主要荷載的扁鋼；

（2）橫桿：固定于負載扁鋼上的扭絞方鋼、圓鋼或扁鋼等；

（3）凈空間隙：鍍鋅焊接鋼格柵板開敞通孔的**內切圓直徑；

（4）承載扁鋼中心間距：相鄰的兩條承載扁鋼中心到中心之間的距離；

（5）橫桿中心間距：相鄰的兩條橫桿中心到中心之間的距離；

（6）包邊板：焊于鍍鋅焊接鋼格柵板承載扁鋼或其他開口、切口邊緣上的扁鋼或型鋼；

（7）踢腳板：固定于平臺四周或鍍鋅焊接鋼格柵板切口、開孔的邊緣的擋板；

（8）鍍鋅焊接鋼格柵板長度：平行于承載扁鋼方向的鍍鋅焊接鋼格柵板**尺寸，稱為鍍鋅焊接鋼格柵板的長度(L)；

（9）鍍鋅焊接鋼格柵板寬度：垂直于承載扁鋼方向的鍍鋅焊接鋼格柵板**尺寸，稱為鍍鋅焊接鋼格柵板的寬度(W)。
